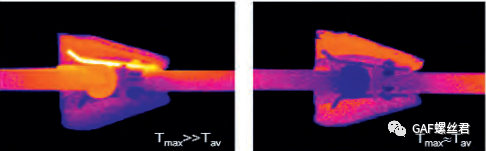

新能源汽車采用高壓進行電力傳輸，電連接螺栓連接的性能，會影響電力傳輸?shù)男阅?，電線發熱，電阻增大，甚至螺栓松動，電力中斷，起火等故障。

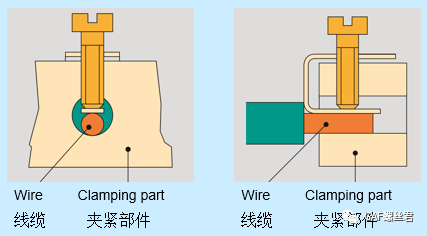

對于這些高壓電接線端子螺栓連接需要進行哪些試驗和驗證？目前沒有統一的規范。
我們可以參考其他行業，如超高壓輸電線路中對接線端子螺栓連接的要求，作為參考進行相關的試驗驗證。

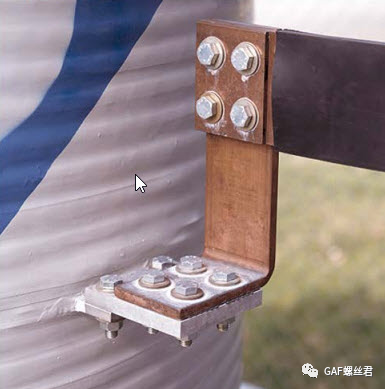

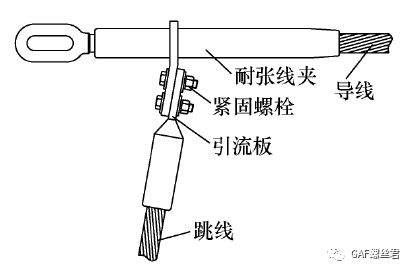

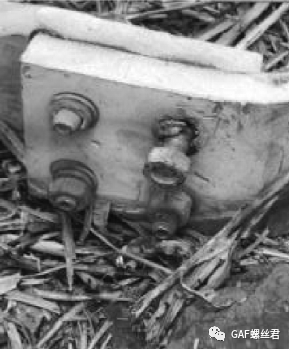

在超高壓輸電線路中，常見到耐張線夾引流板因螺栓松脫而引起發熱的現象，耐張線夾樣圖如圖所示，引流板螺栓松脫經常發生。
螺栓松脫，通常歸因于輸電導線長時間的微風振動，但在實際檢修中發現，引流板螺栓存在施工不規范的問題，有些螺栓松脫，是因安裝扭矩不合適而造成的。
螺栓的安裝扭矩，在鋼結構設計施工和汽車裝配中是一個重要的工藝指標，在輸電線路工程中則常常不被重視。
01
實測連接件的摩擦系數
因鋅層厚度、潤滑條件、墊圈和溫度等多種因素的影響，熱鍍鋅螺栓扭矩系數的離散性高于普通螺栓。
我們通過扭矩-預緊力試驗，實測有潤滑（涂凡士林）和無潤滑的熱鍍鋅螺栓的扭矩系數，同時進行螺栓的失效試驗，并分析其失效過程。
試驗方案如下：

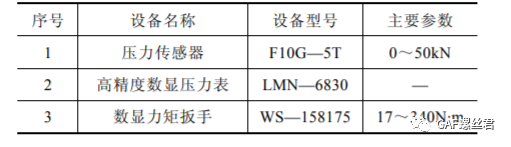

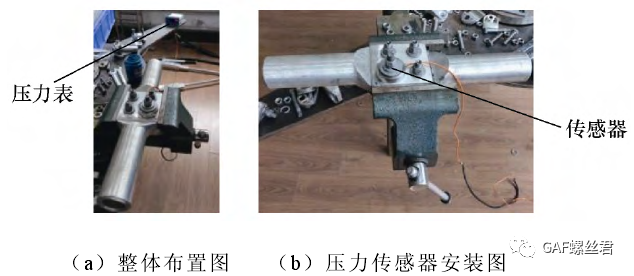

引流板搭接試件和螺栓頭部使用試驗夾具固定，試驗夾具應能承受預緊力和扭矩的復合載荷，而不應產生永久變形和位移。壓力傳感器置于螺母與鋁板之間，螺栓尾部應伸出螺母端部至少有2～3扣。試驗設備清單見表下表。
對于該種試驗可以按照相關的螺紋緊固件摩擦系數進行測試，更加準確和專業。
在上述試驗的基礎上，繼續增加扭矩直至螺栓連接失效。
通過試驗發現：有潤滑和無潤滑的失效過程及結果有明顯的不同。

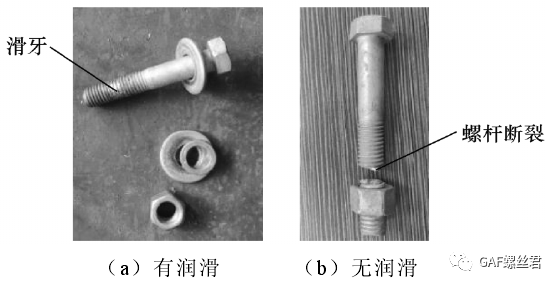

螺栓失效試驗照片如圖所示。
02
擰緊扭矩推薦值
根據試驗，并參照相關標準給出最終的擰緊扭矩。
從產品設計方面考慮，耐張線夾引流板的電阻隨著壓力的增加而減小，螺栓的預緊力越大，接觸電阻越小，通流性能越好。
但，考慮到引流板的材質為純鋁，其屈服強度低且蠕變率大。通常，施加在引流板上的最大緊固壓力，大大超過了不產生蠕變的最大壓力，在運行中引流板發生蠕變的壓力，將逐漸下降并穩定在一個不再進一步蠕變的數值上。因純鋁蠕變速度與接觸面上的單位壓力有直接關系，過高的螺栓預緊力，會加劇引流板的蠕變反應，不利于引流板的長期穩定運行。
綜合以上兩點，螺栓扭矩產生的壓應力，應使引流板可靠連接，同時不會出現明顯的蠕變反應。
對于紫銅，鋁等軟材料螺栓連接，非常容易出現被連接件材料壓潰的可能性，對這類連接設計預緊力時候需要考慮材料的蠕變和永久塑性變形，盡量減少預緊力衰減。
因為，通常情況下無法避免預緊力的衰減，可以適當?shù)脑跀Q緊工藝上考慮多慢速擰緊，停頓，甚至復緊的擰緊工藝來降低預緊力的衰減。
同時，要考慮適當增加額外的防松措施，例如錐形墊圈，碟形彈簧等。

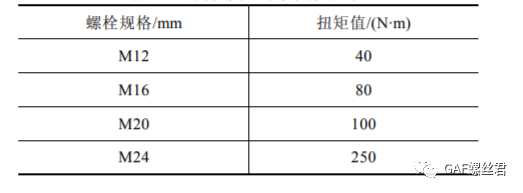

參照 GB/T 50233《110～500kV 架空送電線路施工及驗收規范》及GB/T 50389《750kV架空送電線路施工及驗收規范》，4.8級螺栓的緊固扭矩值不應小于下表的規定，4.8級以上的螺栓緊固扭矩值由設計規定，若設計無規定，宜按4.8級螺栓的標準執行。
02
擰緊扭矩推薦值
根據試驗，并參照相關標準給出最終的擰緊扭矩。
從產品設計方面考慮，耐張線夾引流板的電阻隨著壓力的增加而減小，螺栓的預緊力越大，接觸電阻越小，通流性能越好。
但，考慮到引流板的材質為純鋁，其屈服強度低且蠕變率大。通常，施加在引流板上的最大緊固壓力，大大超過了不產生蠕變的最大壓力，在運行中引流板發生蠕變的壓力，將逐漸下降并穩定在一個不再進一步蠕變的數值上。因純鋁蠕變速度與接觸面上的單位壓力有直接關系，過高的螺栓預緊力，會加劇引流板的蠕變反應，不利于引流板的長期穩定運行。
綜合以上兩點，螺栓扭矩產生的壓應力，應使引流板可靠連接，同時不會出現明顯的蠕變反應。
對于紫銅，鋁等軟材料螺栓連接，非常容易出現被連接件材料壓潰的可能性，對這類連接設計預緊力時候需要考慮材料的蠕變和永久塑性變形，盡量減少預緊力衰減。
因為，通常情況下無法避免預緊力的衰減，可以適當?shù)脑跀Q緊工藝上考慮多慢速擰緊，停頓，甚至復緊的擰緊工藝來降低預緊力的衰減。
同時，要考慮適當增加額外的防松措施，例如錐形墊圈，碟形彈簧等。
參照 GB/T 50233《110～500kV 架空送電線路施工及驗收規范》及GB/T 50389《750kV架空送電線路施工及驗收規范》，4.8級螺栓的緊固扭矩值不應小于下表的規定，4.8級以上的螺栓緊固扭矩值由設計規定，若設計無規定，宜按4.8級螺栓的標準執行。
03
擰緊試驗驗證
以4.8級M12螺栓緊固的引流板為例，進行直流電阻和溫升試驗，驗證力矩值的合理性。
因耐張引流板發熱試驗，主要關注的是引流板平板搭接位置，與耐張線夾管體、鋼錨部分關系不大，為減少工作量，本試驗，采用簡易的引流線夾搭接型式進行分析。
試驗方法參考GB/T 2317.3《電力金具試驗方法第3部分：熱循環試驗》的相關規定。

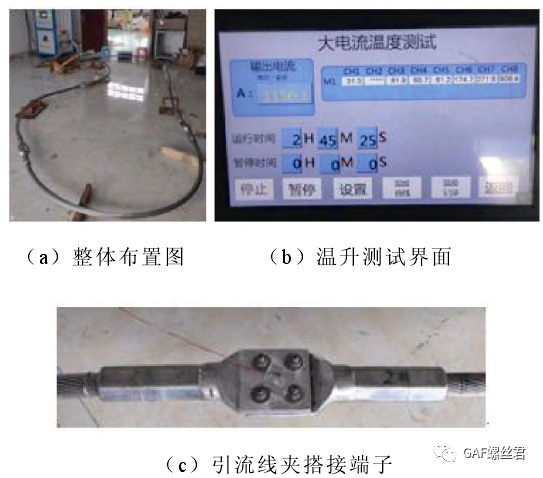

螺栓擰緊力矩采用推薦力矩值40N·m。試驗設備包括直流電阻測試儀、大電流溫升設備和溫度傳感器，試驗照片如圖所示。
03
擰緊試驗驗證
以4.8級M12螺栓緊固的引流板為例，進行直流電阻和溫升試驗，驗證力矩值的合理性。
因耐張引流板發熱試驗，主要關注的是引流板平板搭接位置，與耐張線夾管體、鋼錨部分關系不大，為減少工作量，本試驗，采用簡易的引流線夾搭接型式進行分析。
試驗方法參考GB/T 2317.3《電力金具試驗方法第3部分：熱循環試驗》的相關規定。
螺栓擰緊力矩采用推薦力矩值40N·m。試驗設備包括直流電阻測試儀、大電流溫升設備和溫度傳感器，試驗照片如圖所示。

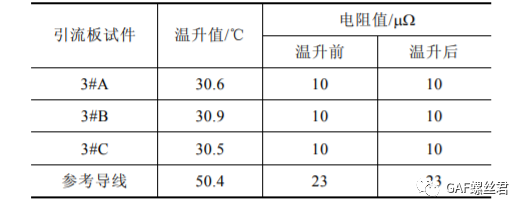

溫升和電阻試驗結果見下表，各試件的溫升值均低于參考導線的溫升值，試件溫升前/后的電阻值均低于參考導線的電阻值，符合標準要求。
04
螺絲君經驗的總結
通過上述分析，對新能源汽車的高壓導電連接螺栓，需要進行下面的驗證：
螺栓摩擦系數測試，由于一般控制摩擦系數需要在表面處理面層涂覆潤滑劑，而潤滑劑一般會影響導電性能，因此，對于導電連接處需要考慮摩擦系數穩定劑對導電的影響，同時考慮采用何種表面處理，不會影響導電性能。
螺栓進行失效擰緊測試，確認連接件中最薄弱的零件，該項測試為擰緊扭矩的制定提供依據。
必要情況下進行防松性能測試，特別是要確認預緊力和擰緊扭矩的衰減，在擰緊完成后是否會引起較大的衰減。
擰緊完成后進行電阻測試，熱溫升測試。
振動測試，零件裝配完成后在振動臺上進行振動測試，確定在振動條件下，螺栓的松動情況。
相關的熱溫升試驗標準可以參照GB/T 2317.3《電力金具試驗方法第3部分：熱循環試驗》進行試驗。
以上，就是從超高壓螺栓導電連接的案例，分析出需要進行的試驗要求，在新能源汽車高壓導電連接中可以進行相關的試驗，確保電連接的可靠。
